MCI Nord et JPO ont fait très fort avec l'Aren'Ice !!!

Par AdrienAdrien , le 12 octobre

La plus grande surface de glisse sur glace en Europe va bientôt ouvrir ses portes à Cergy (95) le 05 novembre 2016 et MCI Nord a réalisé l’installation de celle-ci, tandis ce que la production frigorifique sur mesure a été réalisée par JPO Froid






Nous sommes venus voir la mise en service de cette magnifique réalisation



2 pistes de patinoires aux normes internationales côte à côte (1 piste ludique et une sportive)



Lors de notre passage la piste était encore en phase de glaçage, mais celle-ci se passait parfaitement bien sans aucune défaillance de la production et des installations,



L’installation tourne déjà comme une horloge Suisse !








Implanté à Cergy-Pontoise, dans le coeur urbain d’une agglomération de 200 000 habitants, Aren’ice s’intègre au pôle de la plaine sportive des Linandes.




Grand équipement de rayonnement national à vocation sportive et culturelle, Aren’ice est dédié prioritairement aux pratiques sur glace.

Orienté grand public, le lieu s’ouvre à une offre de sports-loisirsdétente et à l’accueil de spectacles et évènements.

Il abrite le Centre national de hockey sur glace, pôle de formation et siège de la Fédération française de hockey sur glace, ainsi que les deux clubs de glace cergypontains.

Les matchs de hockey s’y déroulent jusqu’au niveau international.



En quelques chiffres

•jusqu’à 4500 places pour les grands évènements
•3000 places pour les matchs de hockey et les évènements sportifs
•2 patinoires aux normes internationales
•11 mois d’ouverture par an
•39 heures hebdomadaires réservées au patinage libre
•3 400 élèves des cycles élémentaires accueillis chaque année pour découverte

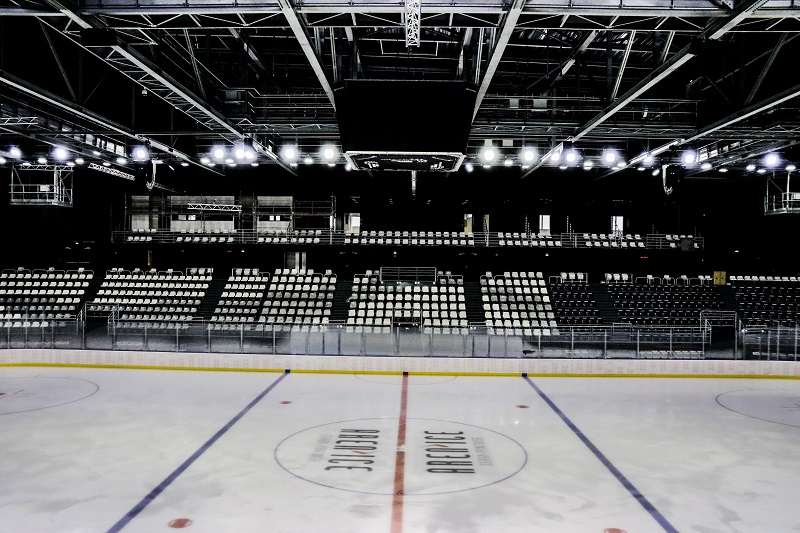

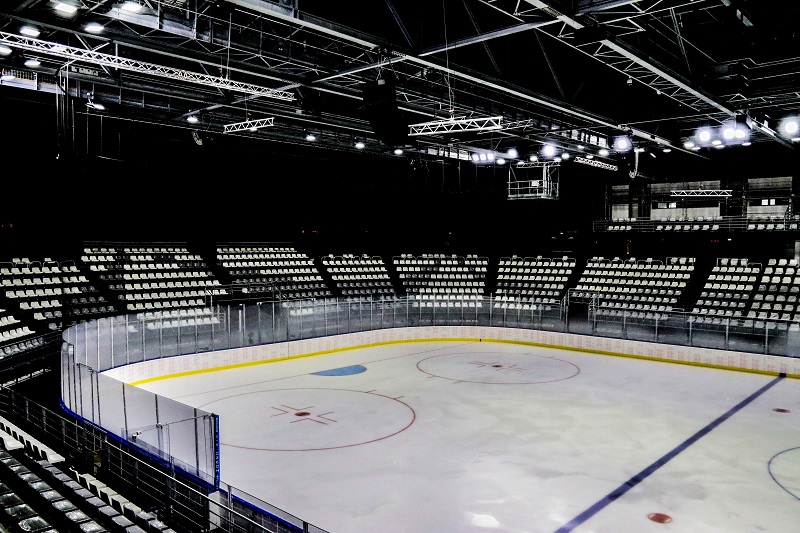

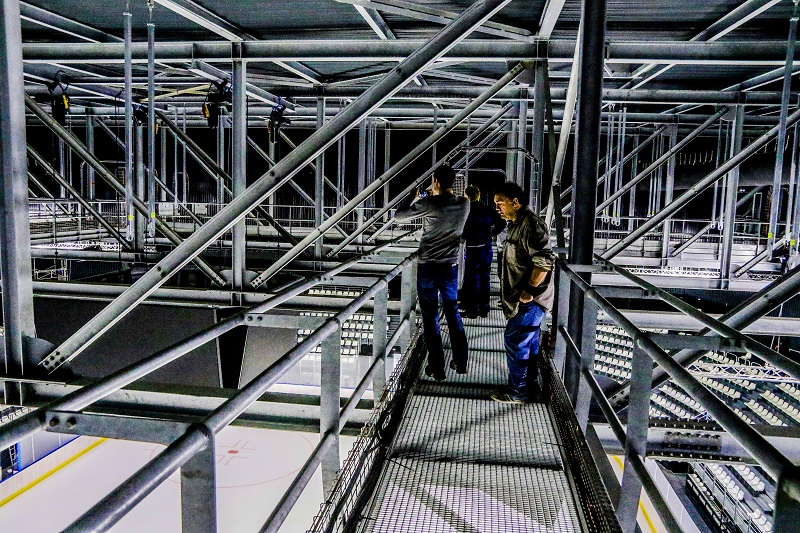

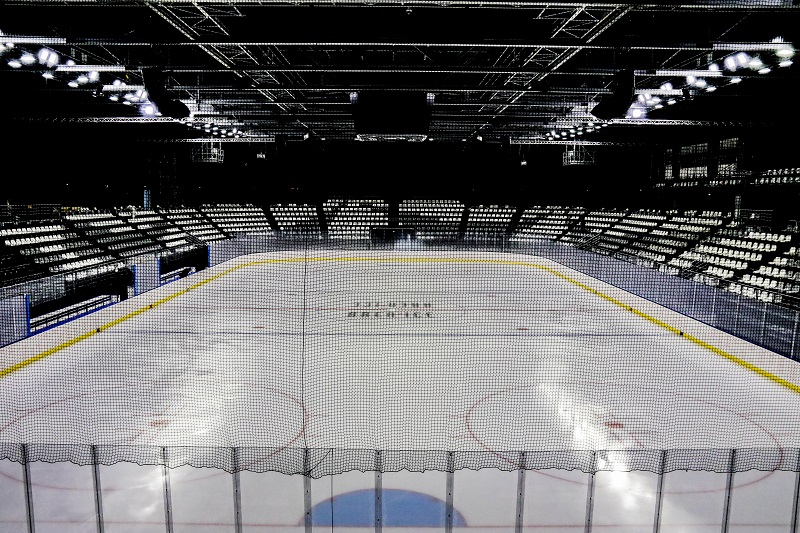

Petit tour sur les passerelles qui surplombent la piste dédiée aux compétitions de  Hockey sur glace







On peut y trouver une sonde Infrarouge qui prend la température de surface de la glace

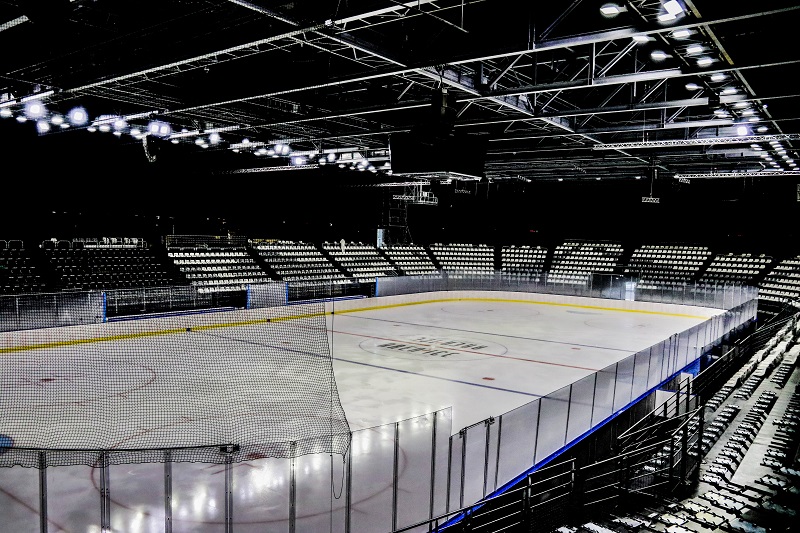

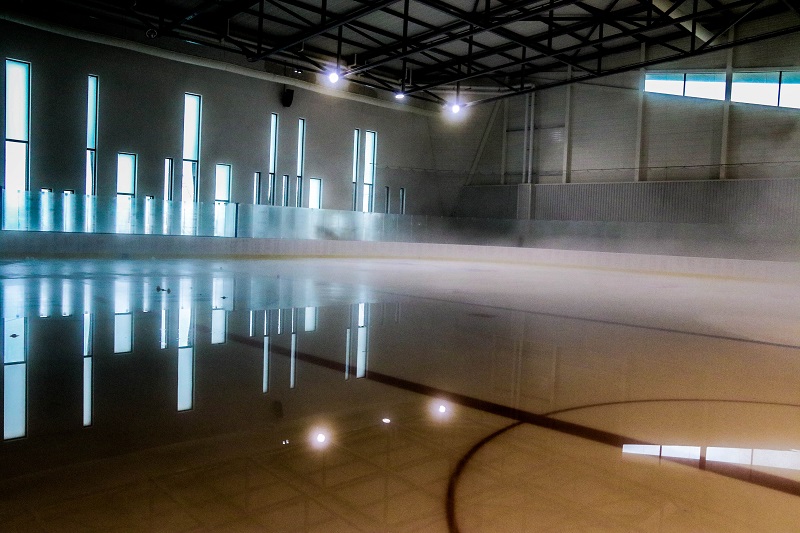

  La seconde piste, qui servira pour la partie loisir, spectacles…en  cours de glaçage par MCI.

 Couche après couche la piste prend forme


  4 sondes de température dans la dalle
béton permettent
  d’affiner la régulation en fonction du besoin











Le système U Turn intégré dans la centrale NH3 par JPO Froid



Ou plutôt le double U Turn, puisque les 2 sont commun et monté en miroir  mais permettent chacun le refroidissement de chaque piste.



Gestion du niveau de NH3 par canne dans chaque U Turn via un signal analogique 4-20ma

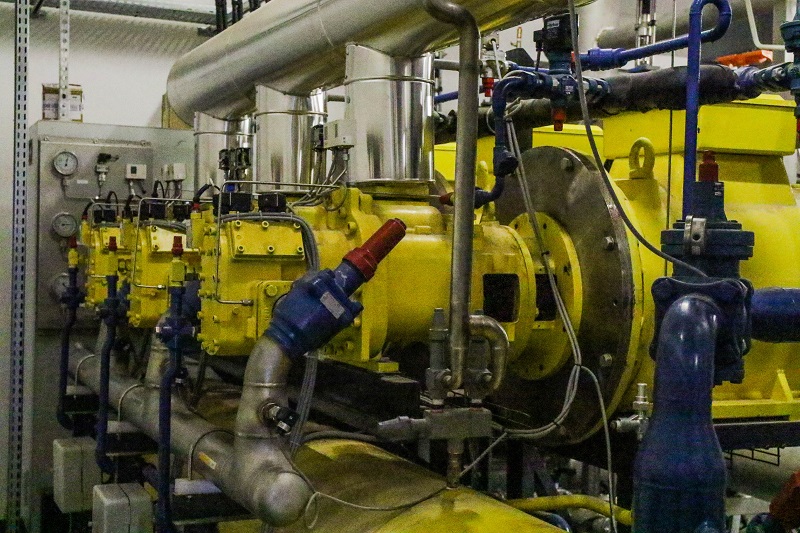

arenice16.jpg Et voici la centrale JPO Froid au  NH3 de 1100kW (-15°C/45°C) ECO
  injection TOTALE

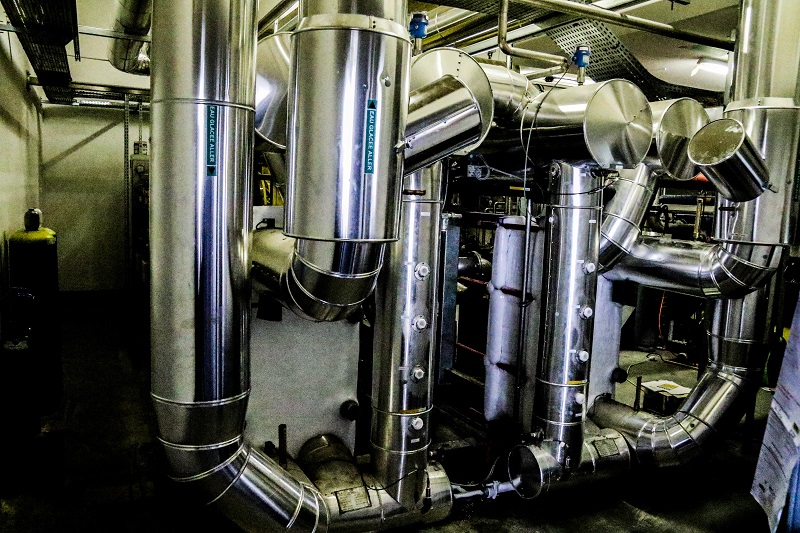

 On reconnaît les couleurs flasch les tubes 100% inox et le soin de
 la finition

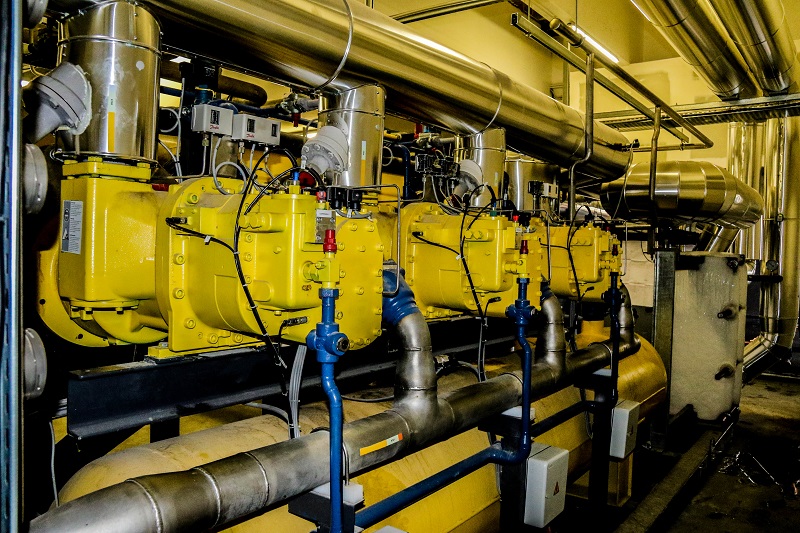

 - 3 compresseurs Bitzer ouvert 8591
 - 3 Moteurs Helmke de 160 kW 2900tr/min
 - 3 Variateurs de vitesses (1 par compresseur régulé par signal 4-20 mA gestion en centrale)

 - 1 Séparateur horizontal commun réalisé sur mesure, visitable avec cartouche coalescente

 - 1 réservoir ECO vertical

 - 1 Armoire électrique Puissance et commande montée et raccordée sur anti Vibratiles

 - Condensation par eau (aéroréfrigérants)

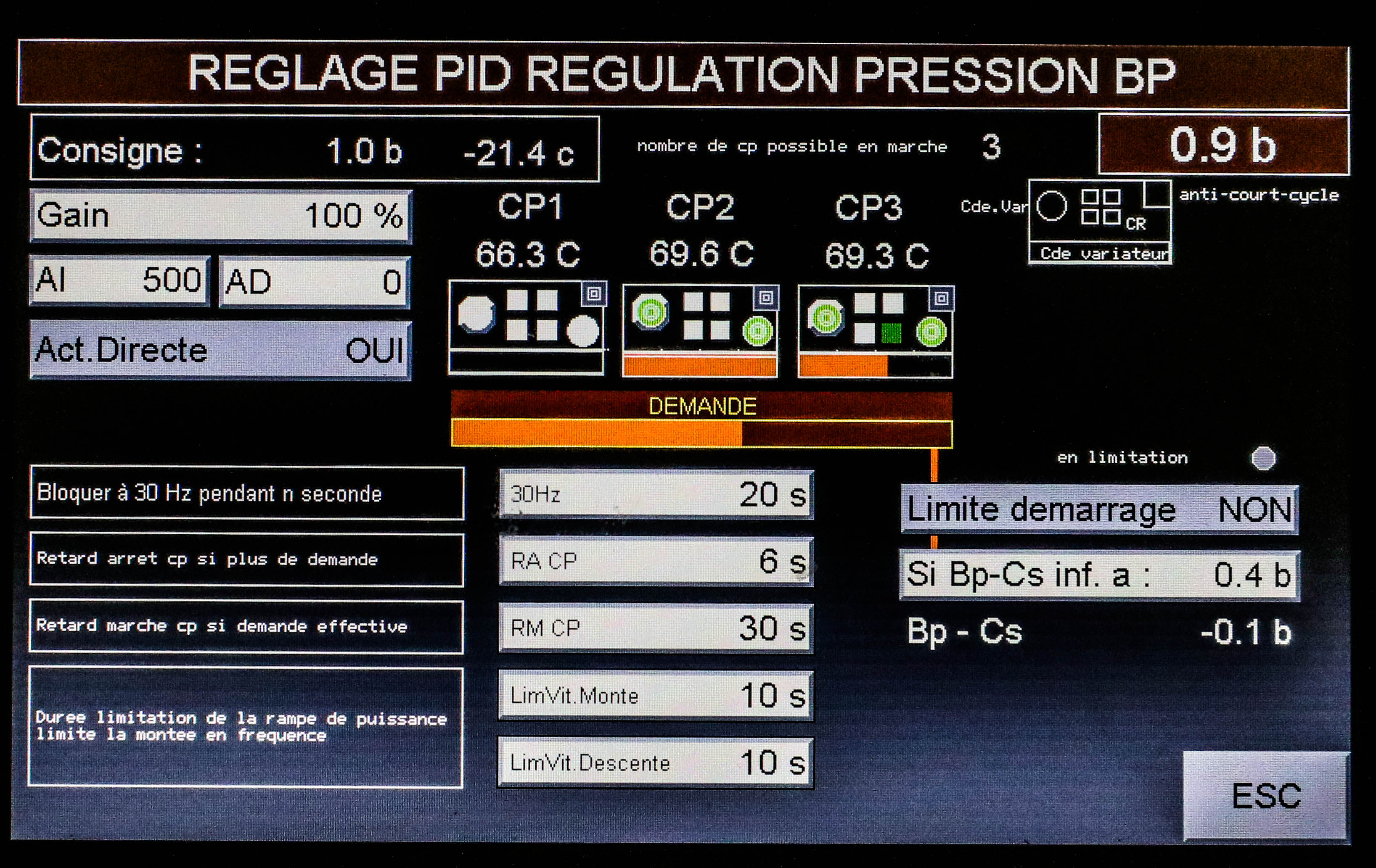

Régulation des compresseurs :

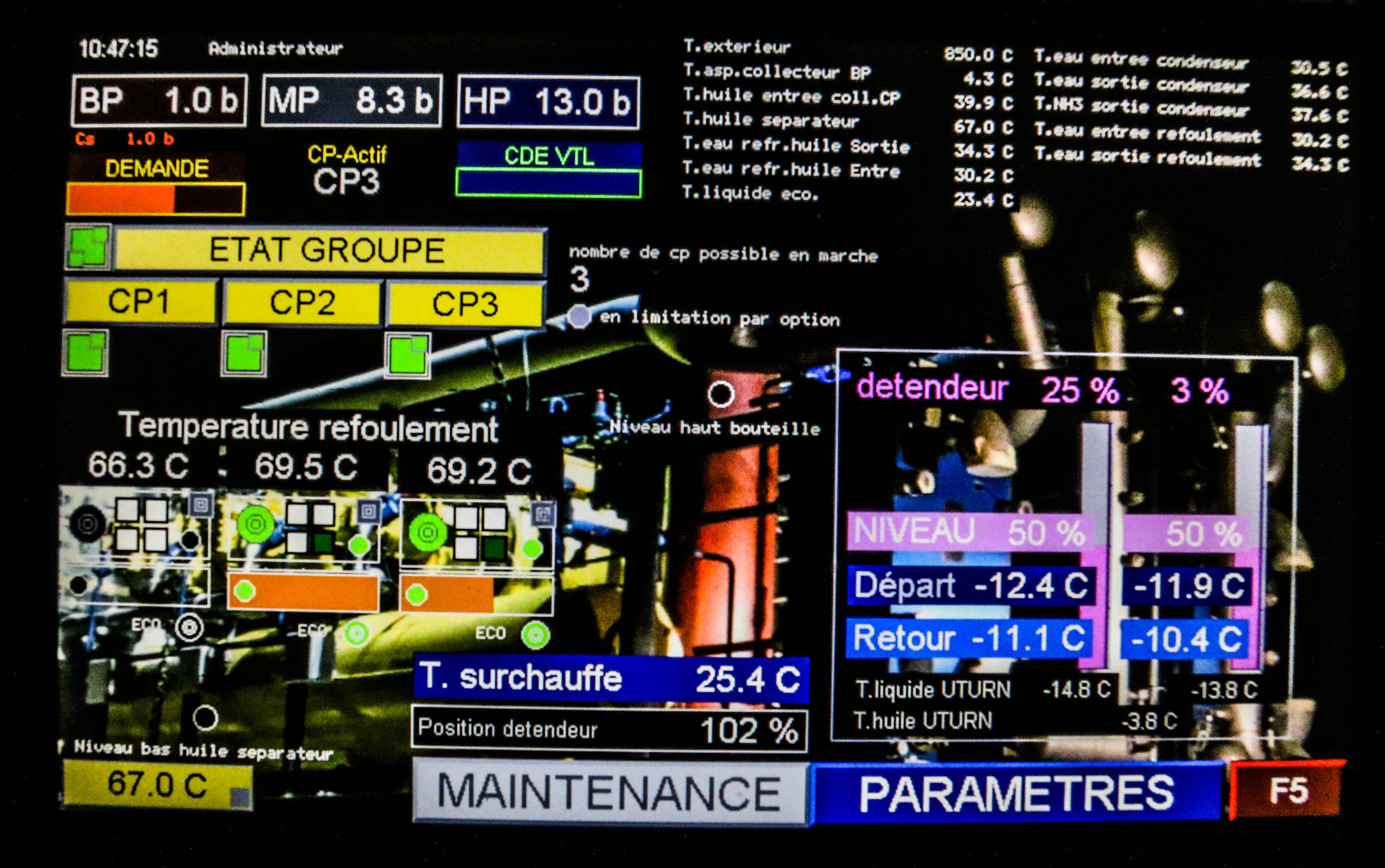

Un exemple parmi d’autre des pages de régulation JPO FROID on peut remarquer des
textes clair et en français pour frigoriste, un écran tactile ou toute les
paramètres sont directement modifiable, autant dire que la prise en main est
rapide.

On peut remarquer aussi que de nombreuses informations sont répétées sur les
écrans comme la BP HP ou les températures de refoulement… ce qui évite de
sauter de pages en pages et suivre ce qui facilite les réglages


















Tableau de bord général  :

Cette vue permet de visionner quantités d’informations en temps réel plus de 50… Whaoo là faut être un peu exercé pour
savoir quoi regarder mais bon ça doit économiser pas mal d’aller-retour sur la
centrale de 7.4m de long pour chercher ces informations ; ici on a tout
sous les yeux une performance !

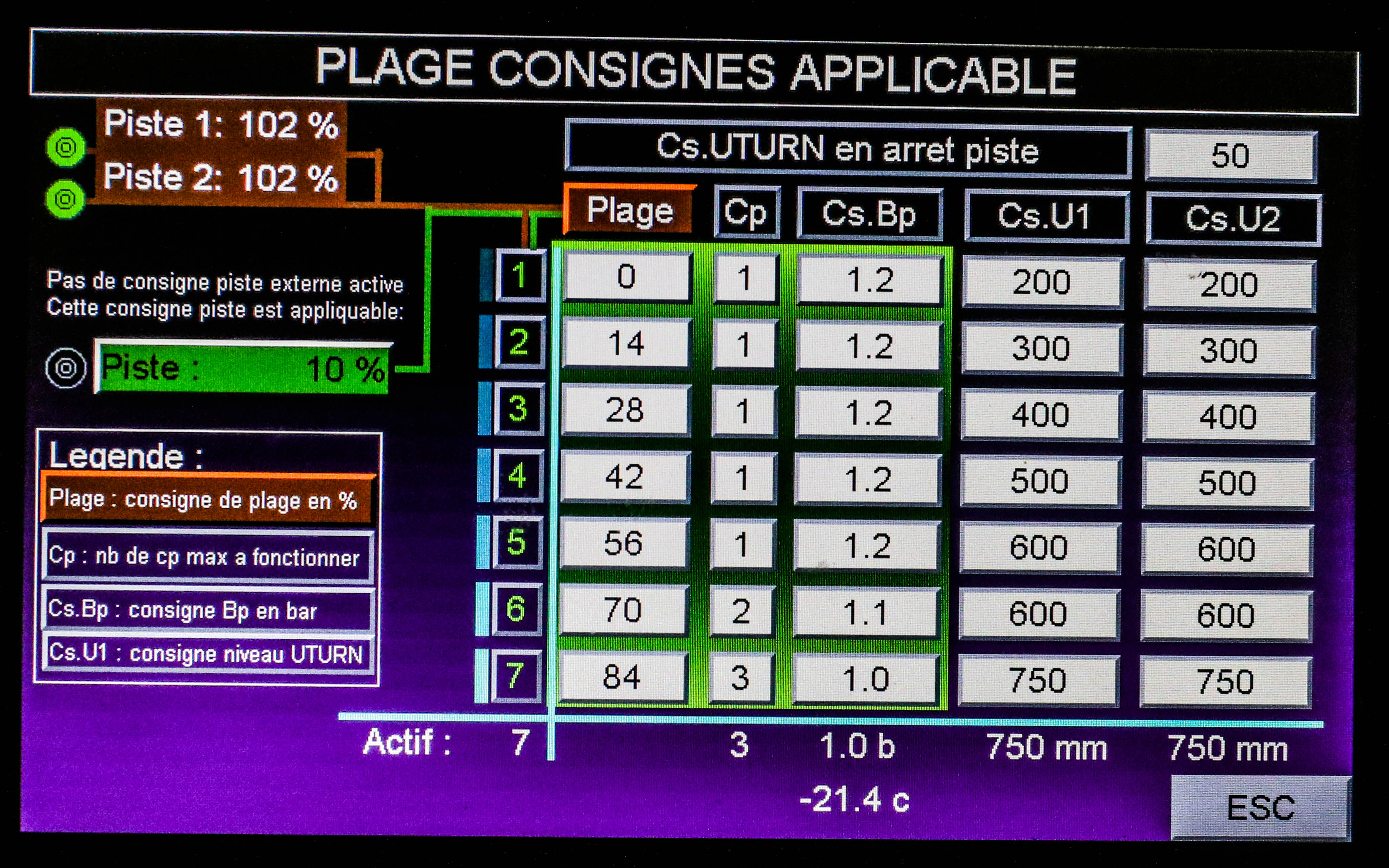

Gestion  des U Turn :
Cette page est spécialement dédiée aux contrôles de température des deux pistes on
peut voir que suivant l’occupation des pistes on peut avoir 1 à 7 scénario qui
influe sur la BP / la hauteur de charges des U
Turn / le nombre de compresseur bref un
vrai centre pilotage.











Suivi des températures
:

Bon la on fait confiance au concepteur, JPO FROID
on sait que c’est sont point fort la régulation de ces machins.









On retrouve là le savoir-faire de MCI en ce qui concerne les patinoires, retranscrit fidèlement sur ces écrans par Guillaume GRANCIER

Accueil de la supervision MCI

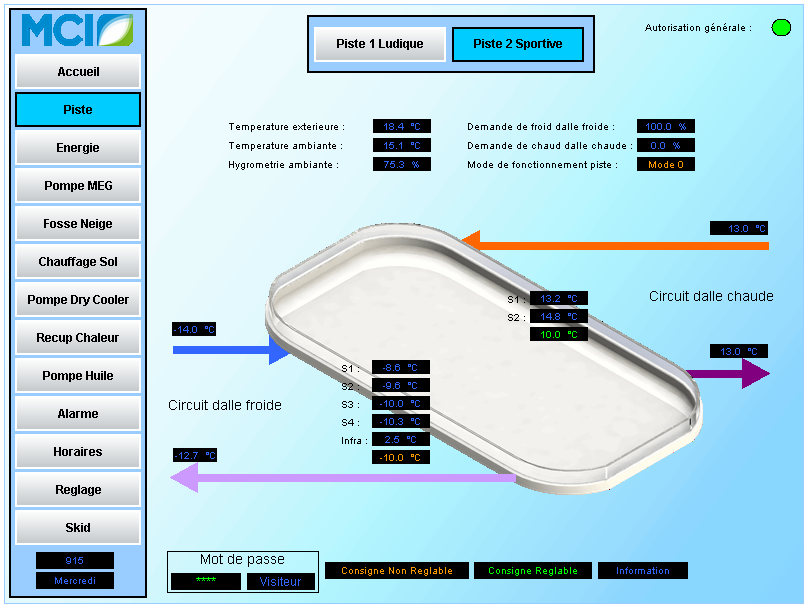

Températures des pistes

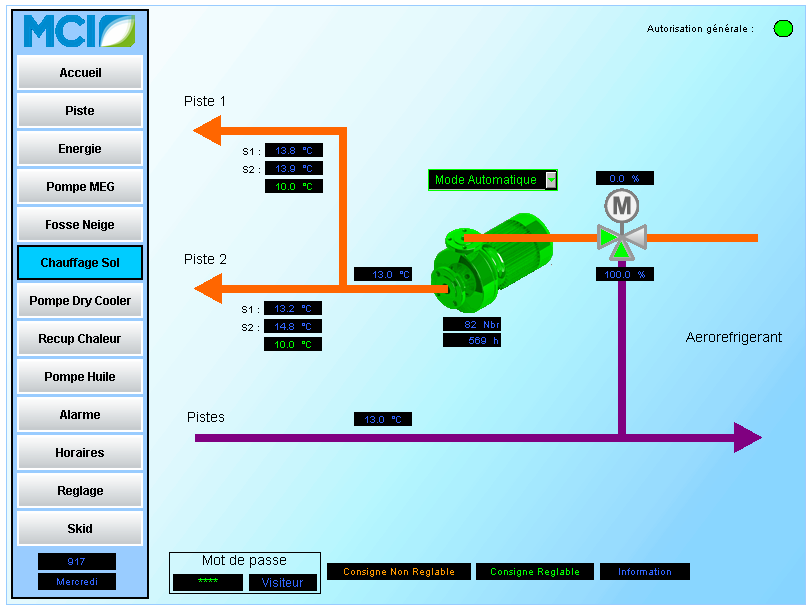

Températures départ d’eau chauffage sol

 Températures Dry, et récupération de chaleur

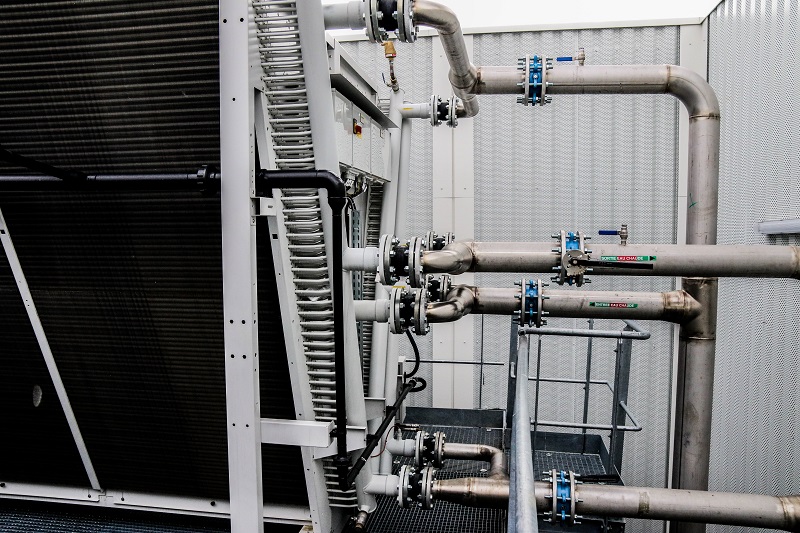

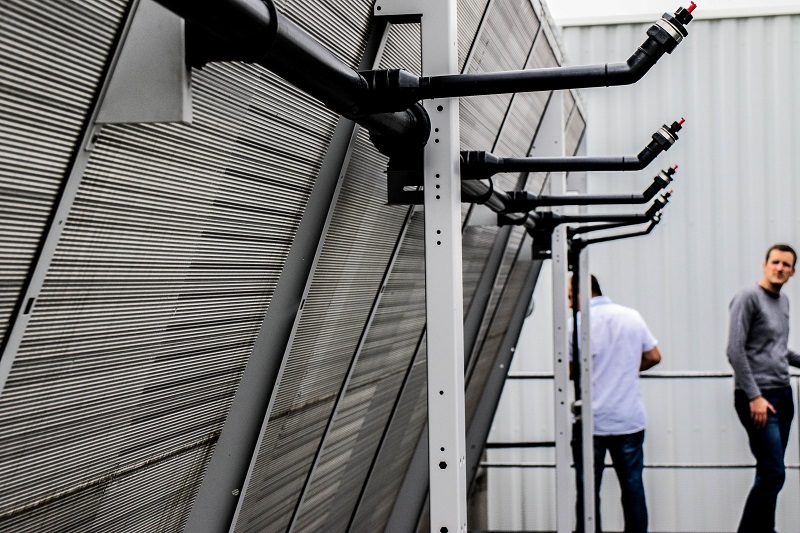

Les Drycooler :








 De gauche à droite :

Guillaume Grancier (MCI)
Julien
Pourriere (JPO),
Jonathan Christophe (MCI)


Les équipes qui ont réalisés et participés au chantier :

Ø Directeur installation MCI : Alain De Rycke
Ø Chargé d’affaire MCI : Jose Carrion
ØResponsable automatisme MCI : Guillaume Grancier
Ø Chef de chantier MCI : Jonathan Christophe
Ø Concepteur centrale froid JPO : Julien Pourriere



Article Ardien Le Norcy
Photos Adrien Le Norcy
