Bonjour a tous

Une question aux spécialistes

Je dois remplacer un antiparasite défectueux

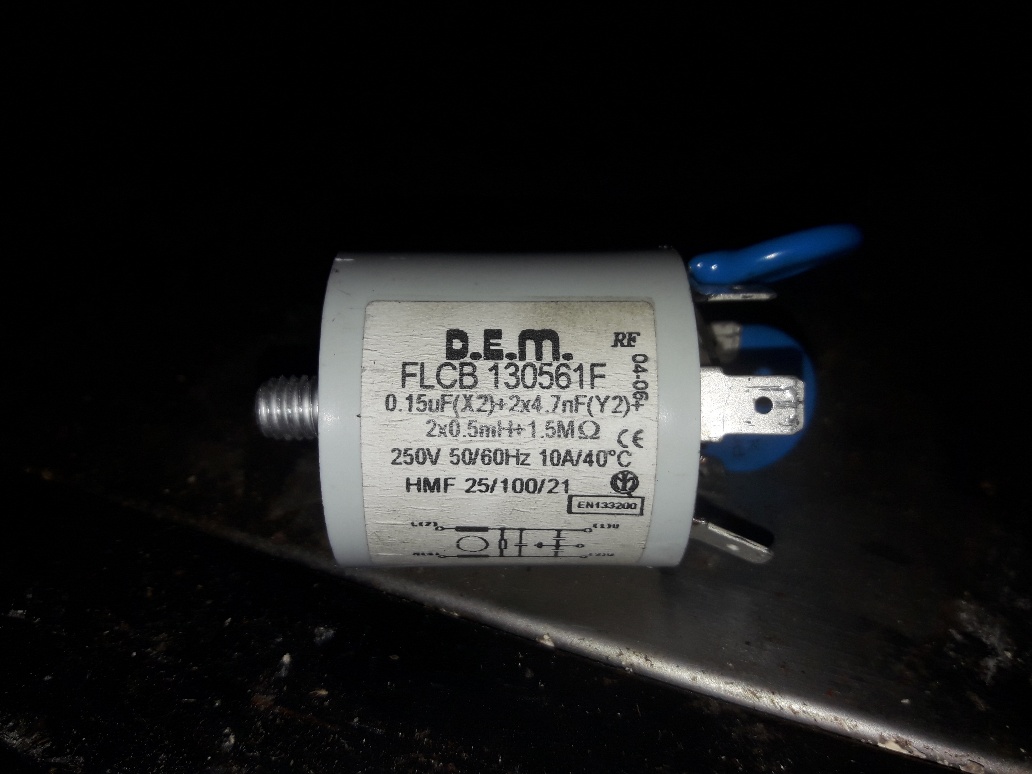

ref : D.E.M. FLCB130561F 0,15µF 250V 50/60Hz 10A
je n'ai trouvé chez mon fournisseur que la
ref : D.E.M. FLCB501561F 0,1µF 250V 50/60Hz 10A

ce n'est exactement le même, pensez vous que c'est adaptable ?

Merci de vos réponses
A+

  Profil
Billbaroud
219


Billbaroud
  Posté : 05-06-2020 21:39

Bonjour,

La réponse est délicate. Il n 'y a pas de réponse calculable.
Le dimensionnement condo+ self est fait de façon empirique.
C'est pour un moteur à balai ?
Oui, ça fonctionnera mais filtrera moins bien car la capa est plus petite.

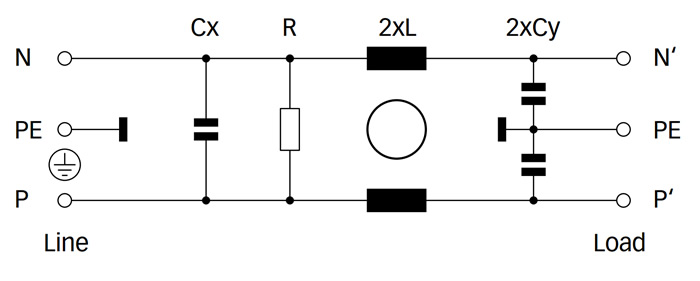

Sur le filtre, il y a le schéma élec. Ce type de filtre est un filtre secteur en mode commun. Sans y passer une année, essayez de trouver un équivalent en microfarad et milihenri. Restez sur un mode commun. Chez Schaffner par exemple ou faire le réparer (c'est pas la mort, il y a rien la-dedans !)

@+


Message édité par : Billbaroud / 05-06-2020 21:42


Message édité par : Billbaroud / 05-06-2020 21:46



  Profil
Billbaroud
219


Billbaroud
  Posté : 05-06-2020 21:51

https://www.ebay.fr/itm/Filtre-antiparasite-Schaffner-FN-2020-10-06-250-V-AC-10-A-0-8-mH-l-x-h-64-mm/233516664788?hash=item365ead87d4:g:rnUAAOSw4WdeYjS-

Il fait 0.15ùF. A voir les mH
http://www.farnell.com/datasheets/2340415.pdf

Message édité par : Billbaroud / 05-06-2020 21:56


  Profil
pierre
719

 Membre averti

pierre
  Posté : 06-06-2020 08:32

Bonjour

Merci pour le retour je vais chercher le bon

Autre question : on peut le supprimer ? en shuntant les fils ?

a+





  Profil
Billbaroud
219


Billbaroud
  Posté : 06-06-2020 11:03

Bonjour,

Le schaffner FN2020-10 est un équivalent parfait, CX/Cy/mH identique à l'ancien (regardez le pdf et comparer).
https://fr.farnell.com/schaffner/fn2020-10-06/filtre-10a-chassis/dp/1191367.
Chez Farnell, la version à cosse 6.35 mâle. Ou chez RS. Ces deux vendeurs sont sérieux.
1Mohm au lieu de 1.5Mohm n'aura pas d'incidence. Cette résistance est là pour vider les condos quand vous coupez le courant.
Sur le filtre Schaffner, vous voyez que le fabricant à bien dissocier physiquement l'entrée et la sortie. La sortie (vers la machine) est le coté avec la cosse de terre. Normalement, c'est marqué Line pour entrée et Load pour sortie.
@+
Vous pouvez le shunter mais la machine polluera le réseau. A éviter car sans le filtre, la machine n'est plus CEM.

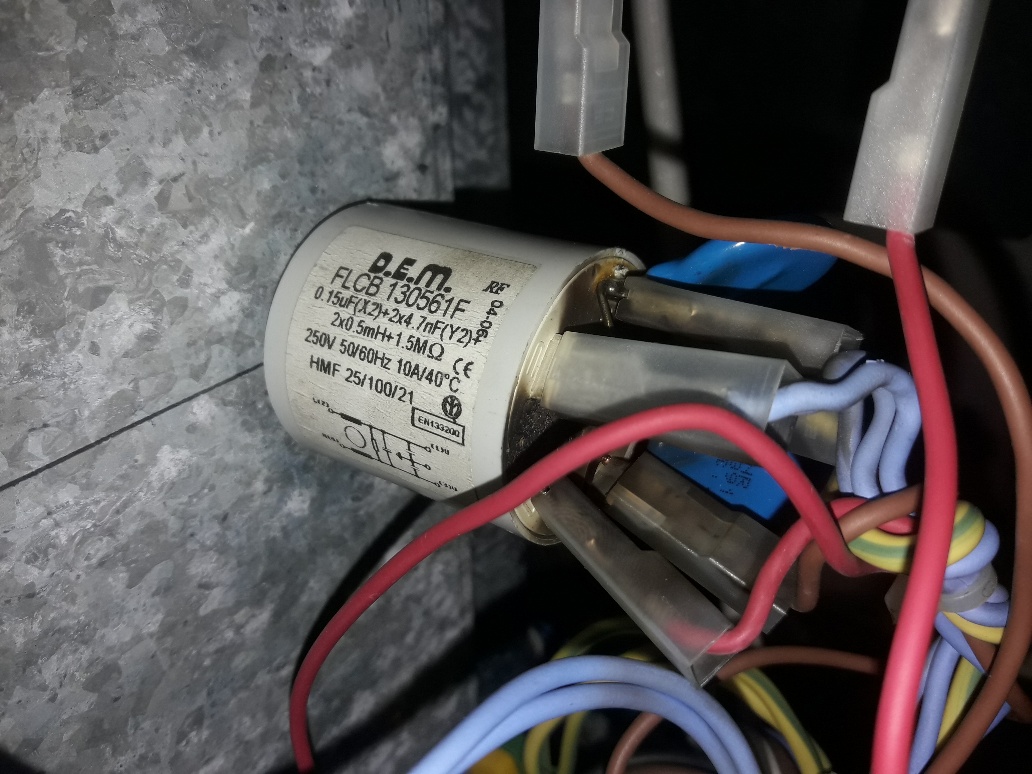

Enfin, quand on voit la photo du montage du filtre, il ne faut pas coller les fils d'entrée et de sortie. Ce type de montage est à proscrire et réduit considérablement la capacité de réduction de bruit.
@+

Message édité par : Billbaroud / 06-06-2020 11:22


Message édité par : Billbaroud / 06-06-2020 11:22


Message édité par : Billbaroud / 06-06-2020 11:27


  Profil
pierre
719

 Membre averti

pierre
  Posté : 06-06-2020 18:09

merci billaroud pour toutes ces infos.

pour quelle raison penses-tu que cet antiparasite a peté ?
il est sur un four en entée d'alimentation.
après le confinement, a la remise en service, le client a relevé son disjoncteur et pafff

  Profil
Billbaroud
219


Billbaroud
  Posté : 06-06-2020 19:04

Il n y a que des composants passifs. Seul un court-circuit peut l'endommager ou le condo X2 0.15µF a claqué (c'est plutôt rare mais possible). Les deux composants bleus que l'on voit sur la photo doivent être les deux condo Cy et ils ont l'air en bonne état.
Essayez le four sans le filtre et mesurez l'intensité. Je suppose que la chauffe est contrôlé par un thyristor.




  Profil
pierre
719

 Membre averti

pierre
  Posté : 07-06-2020 08:58

ok ! merci.

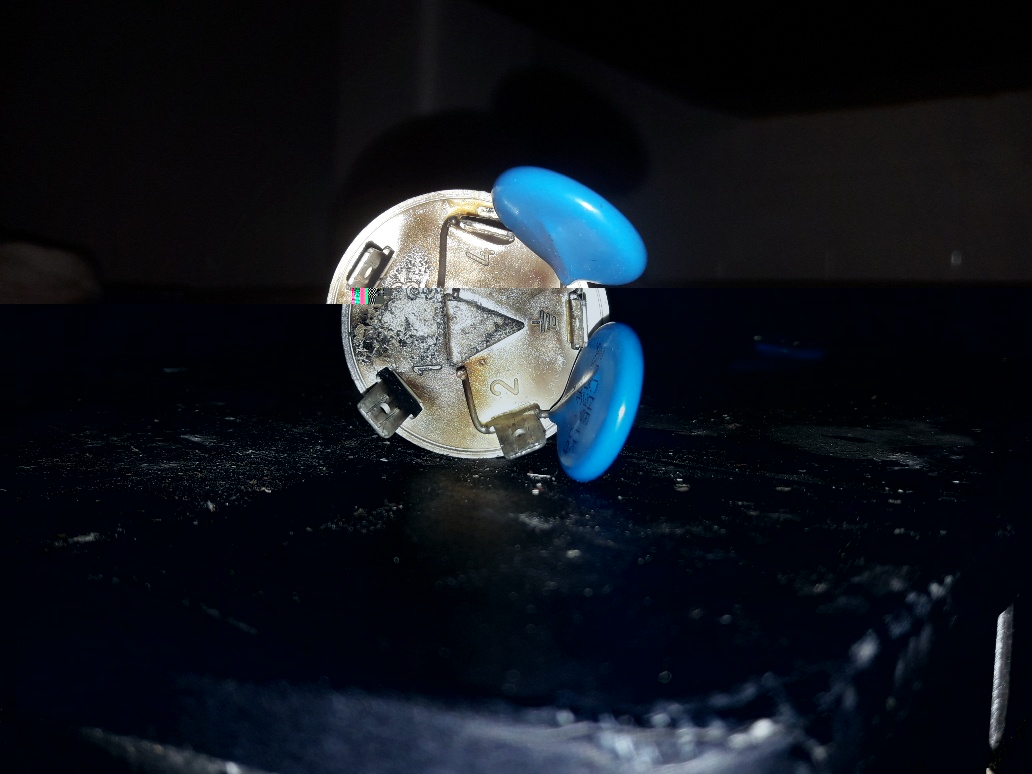

le 3eme condo bleu a explosé .
je contrôlerais le le four au remplacement de l'antiparasite
encore merci
