Index du Forum » » Froid Co Mise au point, mise en service » » Câbler carte "changerover" Daikin VRV 12CH ?
AuteurCâbler carte "changerover" Daikin VRV 12CH ?
Daikin92
5


Daikin92
  Posté : 03-12-2016 16:44

Bonjour à tous,

Est-ce quelqu'un sait ou possède un schéma de câblage pour brancher une carte "changeover" Daikin sur un VRV récent en 12CH ?

Merci beaucoup pour votre aide.

  Profil
Nop
630


Nop
  Posté : 03-12-2016 22:12

j'aurai tendance a dire A sur A , B sur B , et C sur C
Commun sur C , chaud en A et froid en B

attention : sur les VRV4 , la carte pour le raccorder est optionnelle

nop

  Profil  www
Vforce
269


Vforce
  Posté : 04-12-2016 18:32

Salut

Pas mieux qu Nop





  Profil
Daikin92
5


Daikin92
  Posté : 08-12-2016 23:10

Super merci pour vos réponses !

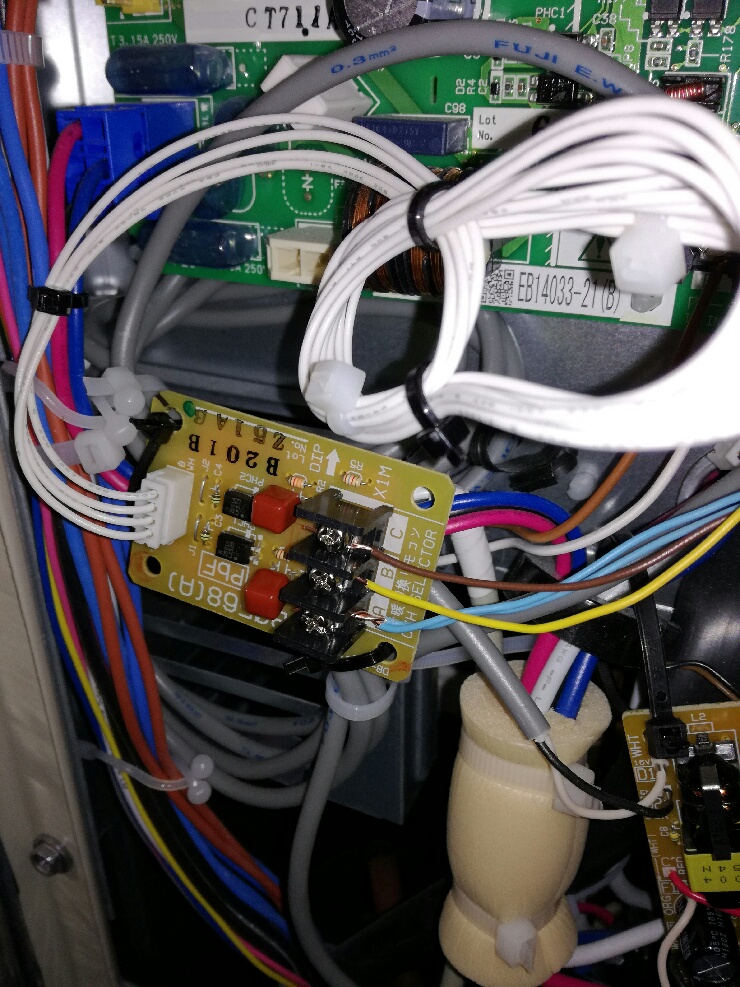

Si ca peut aider quelqu'un voici des photos:

http://zupimages.net/up/16/49/s5v3.jpg

http://zupimages.net/up/16/49/1tc0.jpg




  Profil
Nop
630


Nop
  Posté : 09-12-2016 16:44


si tu lis bien la notice , ils te disent qu'il y a un endroit pour clipser la carte

nop
